电缆沟与电缆桥架监测解决方案（方案4）

电缆沟与电缆桥架监测解决方案

        化工厂、发电厂等大型工业企业内敷设有大量的动力电缆和控制电缆，连接着各种高压设备，这些电缆分布在电缆竖井、电缆隧道、电缆桥架、电缆夹层内。
        电缆火灾事在工业消防事故中占15.6%，事故主要由电缆本身故障和外部环境引起的，其中电缆本身故障引起的占25%左右。
        火灾事故大部分是由于温度过高引起的，因此，在火灾发生之前及时、准确的监测电缆温度的变化并发出预警，使用户有充分的时间采取相应的措施，避免发生事故或引起火灾尤为重要。
        据统计分析，引起电缆沟、电缆桥架、隧道火灾的原因主要有两大类：
        （1）内因：由电缆自己本身引起火灾故障。电力电缆产生故障的原因很多，归纳有以下几点：
        a、电缆产品的质量问题；
        b、电缆运行时间较长，产生老化；
        c、电缆长期过负荷运行或处于恶劣的环境中；
        d、电缆施工质量或接头制作工艺水平较低；
        e、人为对电缆的破坏。
        （2）外因：可燃气体(如煤气、天然气、沼气等)串入电缆沟、隧道中，由于电缆沟、隧道比较密闭，当遇到明火(人为或电缆放电等)便立即引起整段电缆爆炸失火。
        作为电缆本身，无论是什么原因引起火灾事故，它们着火都要经历如下几个过程：电缆某处绝缘受损→间歇或连续放电→电缆绝缘明显下降局部发热→电缆某处爆炸或发生电弧，并产生不良气体→整个电缆桥架、电缆沟失火。
        电缆火灾特点：（1）蔓延快、火势猛。电缆本身是一种易燃物，由于电缆隧道内的电缆数量越来越多，又采用隧道和架空密集敷设，有的还处于与高温热管道重迭或交错布置的环境中，电缆夹层更是布满蜘蛛网似的电缆，再加上电缆竖井的高差形成自然抽风，以及发生故障或火情的电缆又不能马上断电。因此，这些场所一旦着火，火势就特别凶猛，而且危害性也特别大。（2）抢修困难。电缆着火时产生大量的烟雾和有毒气体，CO、CO2含量很高，特别是普通塑料电缆不但易着火，而且产生氯化氢气体通过缝隙、孔洞会弥漫到电气装置室内，形成稀盐酸附着在电气装置上，并形成一层导电膜，严重降低了设备和接线回路的绝缘，因此即使火被扑灭后，仍影响安全运行。这种灾害称为二次危害。
        因此，如果人们能及时发现故障并采取措施，将完全可以防止火灾事故的发生，从而保障大型工矿企业的安全运营。

        电缆温度监测的意义
        对电缆实时进行温度监测，会有如下益处：
        及时发现过热点（特别是事故隐患的电缆接头）和其它环境异常；
        由人工巡检向自动化过程状态实时监测转变；
        延缓例行维护等投资花费；
        安全地增加回路载流量；
        可以实现周期性的紧急状态评估。
        电缆温度监测技术比较

        分布式光纤测温系统DTS是一种国际先进的测温技术，可实现整个电缆桥架、电缆沟的温度分布式测量，及时发现电缆过热点，防患于未“燃”，对保障大型工矿企业的安全运营具有重要意义。

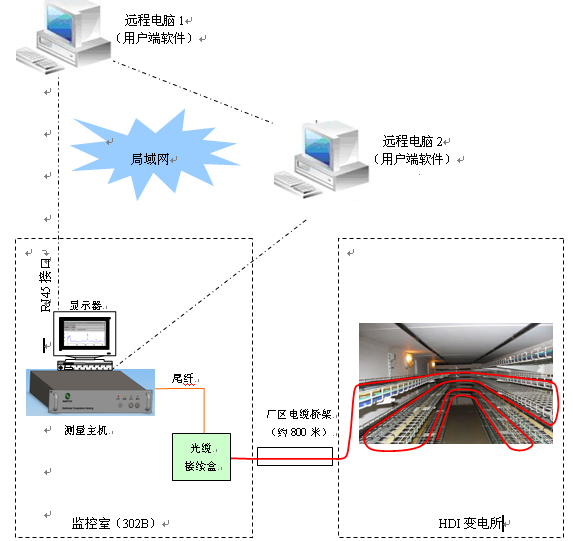

        分布式光纤测温系统DTS布设示意图:

        对于电缆沟，探测光缆通常沿电缆线形或者正弦波形状敷设。对于本项目，为增加电缆热点响应，在400V电缆槽埋设多根探测光缆（线形敷设）；在10kV电缆的上表面可以正弦形状敷设。

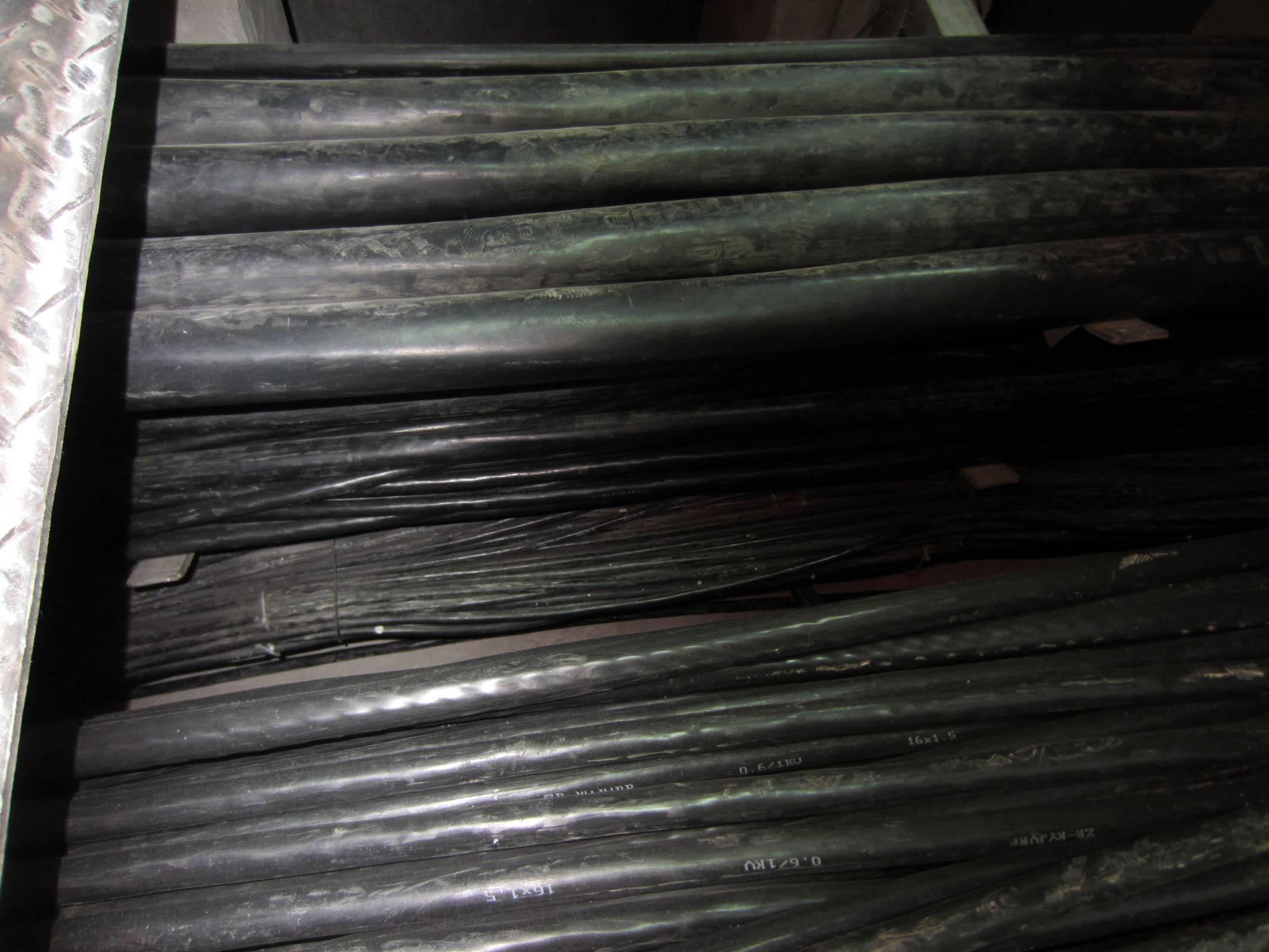

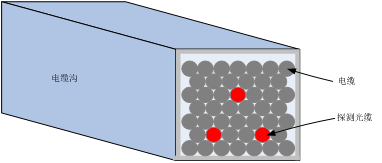

电缆槽内埋设探测光缆

电缆表面正弦敷设探测光缆

类似项目的探测光缆敷设图
