原油储罐分布式光纤测温DTS项目技术方案书（方案5）

原油储罐分布式光纤测温DTS项目技术方案书

        目前我国在建的石油储备库主要采用大型浮顶油罐储油。浮顶油罐顶部采用二次密封技术，但并非完全密封，存在少量油气从密封圈泄露出来的可能，这些泄漏的油气在太阳高温、雷击等自然情况下易发生火灾。国家标准《石油储备库设计规范GB50737-2011》第8.6.2明确规定，在油罐上应设置火灾自动探测装置，并应根据消防灭火系统联动控制要求划分火灾探测器的探测区域。当采用光纤型感温探测器时，光纤感温探测器应设置在油罐浮盘二次密封圈的上面。
        分布式光纤温度传感器DTS是目前国际上新一代线型光纤感温或者探测器，具有本质防爆、抗强电磁干扰、防雷击、测量精度高、重量轻、体积小等优点。尤其是分布式光纤温度传感器是一种连续分布式感温火灾探测器，能实现光纤沿线上任何一点的温度测量，无测量盲区，并且光纤既是传输介质，又是传感元件，无需额外的测温传感器件，安装简单，可靠性高，其性能优于传统的线型感温探测器，适合大型油库火灾监测应用。

        最新一代的分布式光纤传感器DTS属连续分布式无电检测技术，技术成熟、先进，很好地克服了上述光纤光栅探测器的弊端，具体如下：
        （1）光缆即为传感器，中间没有熔接点，可靠性高：光缆本身就是温度传感器，光缆既发挥了感温探测器的作用又充当着信号传输的重要角色，“传”、“感”合一；由于无需安装额外的的传感元件，传感光缆中间没有熔接点，可靠性高。
        （2）连续分布式测量，无测量盲区：DTS属于连续分布式测量，可以获得传感光缆沿线每一个点的温度，目前相邻温度点的距离间隔最高可以达到0.25m，温度信息丰富，无测量盲区；并且基于连续温度分析，可以实现区域温差报警方式。
        （3）后期运维工作量小：DTS的传感光缆借鉴室外通信光缆设计，通信光缆的寿命可长达30年；DTS测量主机的核心器件（如光源、分光器等）均采用通信级器件，设计寿命10万个小时（大于10年），并且主机内置温度标定单元以及故障自检模块，测温稳定、可靠。

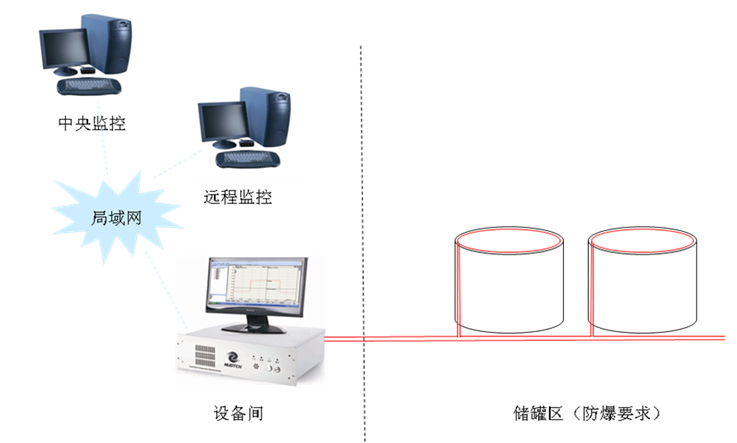

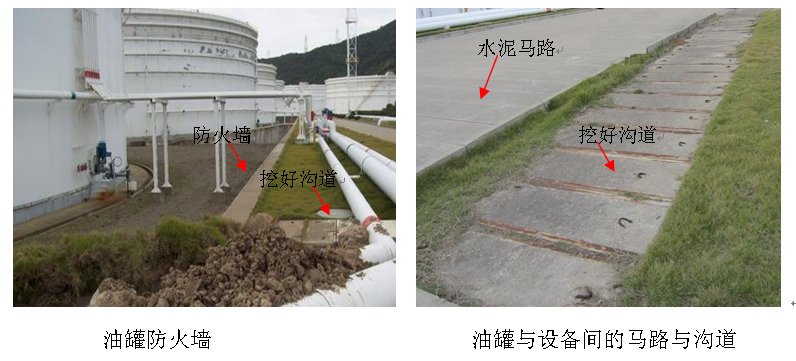

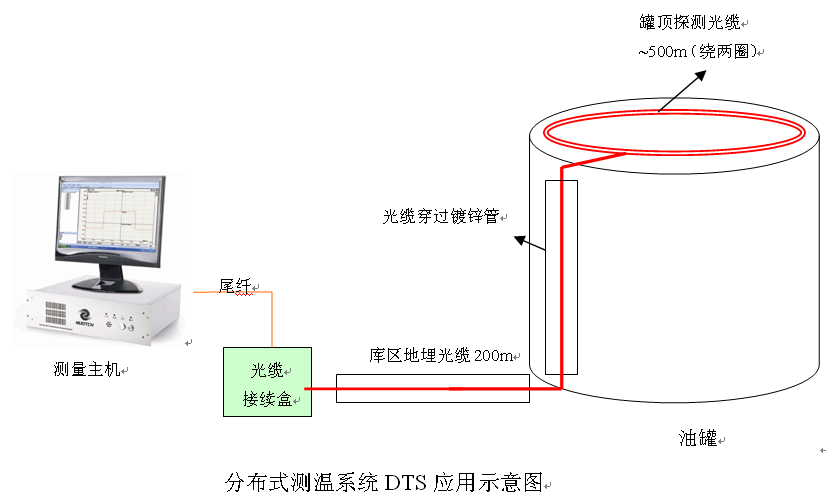

        探测光缆从设备间经接续盒接出，经过地埋至油罐底部。光缆地埋时需事先在地面挖开一条沟道，深度约为0.5m-1m，将探测光缆与保护用的镀锌钢管铺设于挖开的沟道中，铺设完成后将挖开的泥土回填。在油罐边缘有防火墙，设备间与油罐中间有条水泥马路，对探测光缆的铺设有一定的影响，在铺设时需利用挖好的沟道，如上图所示。
        光缆铺设到油罐底部后，通过固定于油罐侧边上的镀锌钢管连接至油罐的顶部，弯头部位采用防爆金属软管连接。油罐侧壁的镀锌钢管与镀锌钢管的固定如下图：
