架空线路OPPC与OPGW解决方案（方案6）

架空线路OPPC与OPGW在线监测
（BOTDA分布式光纤传感）解决方案

       OPPC在线监测意义：
       OPPC是一种新型特种电缆，它充分利用电力系统自身的线路资源，兼具电力传输以及电力通信双重功能。在OPPC中添加特殊传感光纤，可建立输电线路光监测通道。

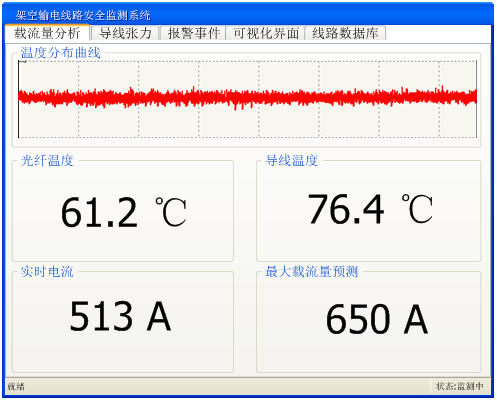

       应用光纤温度测量技术，可以实现OPPC运行温度实时测量，监控载流量，保障供电安全；
       应用光纤应变测量技术，可以实现OPPC张力变化情况，尤其是在面对冰雪灾害时，对导线在覆冰状态下的受力情况进行测量和分析，保护电网安全稳定运行。

       布里渊型分布式光纤传感器BOTDA在OPPC在线监测应用的技术优势：
       ① 采用普通单模通信光纤，光纤利用率高，对测量光纤无特殊要求，可用于已架设好OPPC线路。
       ② 监控距离远，可以实现50km（往返100km）的监控距离。
       ③ 空间分辨率高，在测量距离为20km时，空间分辨率可达1米。
       ④ 分布式测量，线路全程监控，无测量盲区。
       ⑤ 除了分布式温度功能外，还具有分布式应变测量功能，实现OPPC张力测量。当OPPC遭受冰雪灾害时，可以对导线在覆冰状态下的受力情况进行测量和分析。
       ⑥ 光纤即为传感器，兼具传输与传感于一体
       ⑦ 可精确定位位置
       ⑧ 光信号传输，完全电绝缘，抗电磁干扰
       ⑨ 测量稳定可靠，误报率低
       ⑩光纤寿命长，几十年免维护

       BOTDA连接OPPC一端的2芯G652光纤，该2芯光纤在OPPC另一端进行熔接，构成一个测量环路。
       该方案采用国际上最新一代的分布式光纤传感技术BOTDA，除了具有分布式光纤测温DTS方案的技术优势外，还具有如下优势：
       （1）该方案采用普通单模光纤（G652），与通信光纤规格一样，可替换性好；
       （2）除了分布式温度功能外，还具有分布式应变测量功能，实现OPPC张力测量。当OPPC遭受冰雪灾害时，可以对导线在覆冰状态下的受力情况进行测量和分析。
       （3）测温性能及空间分辨率性能更优，可以实现全程±1℃、1m的测温性能。

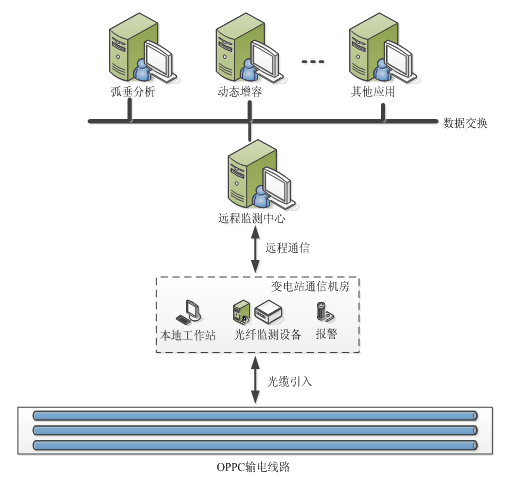

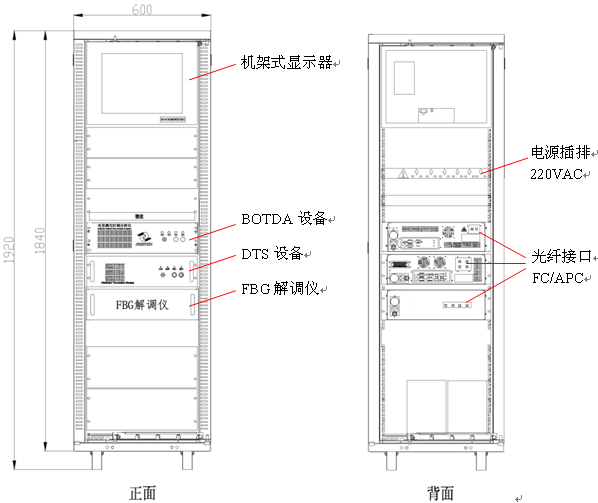

       OPPC监测系统主要包括OPPC线路、现场监测站、远程监测中心几个逻辑层组成。其中OPPC线路光单元中除了传输信号的通信用光纤外，还嵌入有具备感温光纤；现场监测站通常安装在变电站，其可以完成与该变电站所连接OPPC线路的测量，现场监测站具有本地显示和存储功能，提供变电站现场运行维护人员使用；远程监测中心汇聚多个现场监测站的数据，可以完成一个较大区域的OPPC温度测量数据，可与电网其他业务系统交换数据。
