圆形煤厂光纤传感解决方案（方案7）

圆形煤厂光纤传感解决方案

        圆形煤场是室内封闭式的贮煤场地，具有占地小、单位面积储煤量大、自动化程度高、运行安全可靠、不受外界天气影响、对环境污染小、景观好等优点。出于环保和节能考虑，圆形煤场在国内大型火力发电厂的应用逐年增加。
        堆积的煤炭在氧化过程中会发出热量，当发出的热量大于散发掉的热量时会使热量聚集、温度上升，一旦达到煤的着火点时就会自燃，造成大量的煤白白烧掉。阴燃的煤被送到输送和研磨设备，造成燃烧和爆炸事故。因此，有必要对圆形煤场的温度进行实时监测，第一时间发现火灾隐患并尽早处置。

        分布式光纤温度监测意义:
        由于圆形煤场的特殊结构，煤场自燃多发生于挡煤墙附近，加之圆形煤场的空间比较大，运行环境比较恶劣，传统的监测手段已无法满足，其温度监测需要线型分布式光纤测量手段。
        分布式光纤测温系统DTS（又称线型光纤感温火灾探测器）是一种国际先进的线型测温技术，可实现沿光纤分布的温度实时测量，及时发现过热点，防患于未“燃”，对保障大型工矿企业的安全运营具有重要意义。利用分布式光纤测温系统对圆形煤场进行监测具有如下益处：
        实时获得圆形煤场仓壁分布式温度情况，测量覆盖区域广；
        及时发现过热点，并自动发出报警信号；
        由人工巡检向自动化过程状态实时监测转变。

        系统设计目标:
        将铠装测温光缆环形盘状布设在圆形煤场的侧壁及底部，通过分布式光纤测温系统将圆形煤场的侧壁及底部位置的实时温度显示出来，及时发现过热点，一旦发现所测量环境温度值或者温升速率超过设定阈值时，系统自动报警，并通过以太网或者继电器将实时报警信号送到监控室，便于值班人员处理。设计目标包括：
        实时在线的温度监测；
        提供火灾危险的早期探测；
        清楚指示火灾危险地点；
        将报警信号传送至监控室，供值班人员处理或者火灾报警控制系统应急、联动控制。

        系统框图:

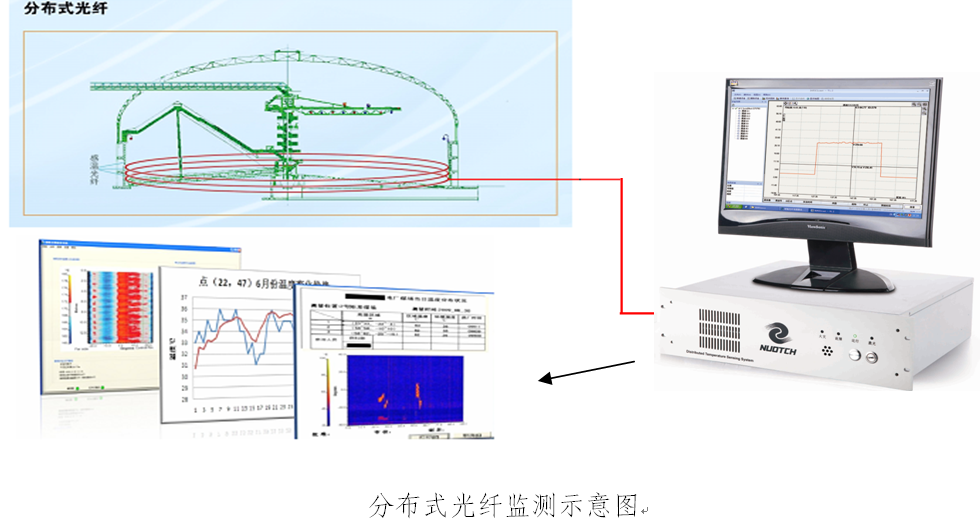

        分布式光纤测温系统设置在运转站或者控制室，通过实时处理铺设于监测现场的光缆采集的温度信号，与设定的报警值进行比较后，实现火灾报警。该探测器既可以单独使用，实现温度采集和火灾报警；也可以与火灾报警控制系统联接，通过设定的联动逻辑，完成更多的监控功能。当某处光纤温度异常报警后，应优先取用该位置的煤，情况更严重时，运行人员人工判断是否要启动消防水炮灭火。

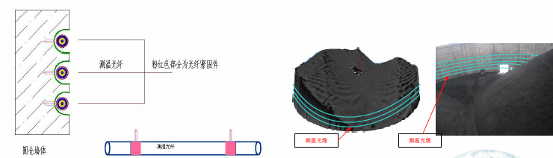

        在挡煤墙内壁的耐火砖墙上，距地0.5米、1米和1.5米处装设三圈铠装感温光纤；如果有必要，还可以在煤场底部增加感温光缆，可采用圆形间隔布设的方式。

        铠装测温光缆采用环形布设铺设方式
        另外，为了防止测温光缆非正常使用（挖机不小心拉扯）造成的断纤，测温光缆采用环路布设方式，即将测温光缆的头、尾均接回到测温主机上。这样，一旦测温光缆中间某点出现断裂时，可以从光缆两端分别入射光信号，不会造成监测区域缺失，提供系统的可靠性。
