产品名称：叶片振动和间隙参数在线检测系统
产品特点
所有叶片实时检测
最高转速200000 rpm
最大叶尖线速度1000 m/s
多级32通道同时测量
产品简介

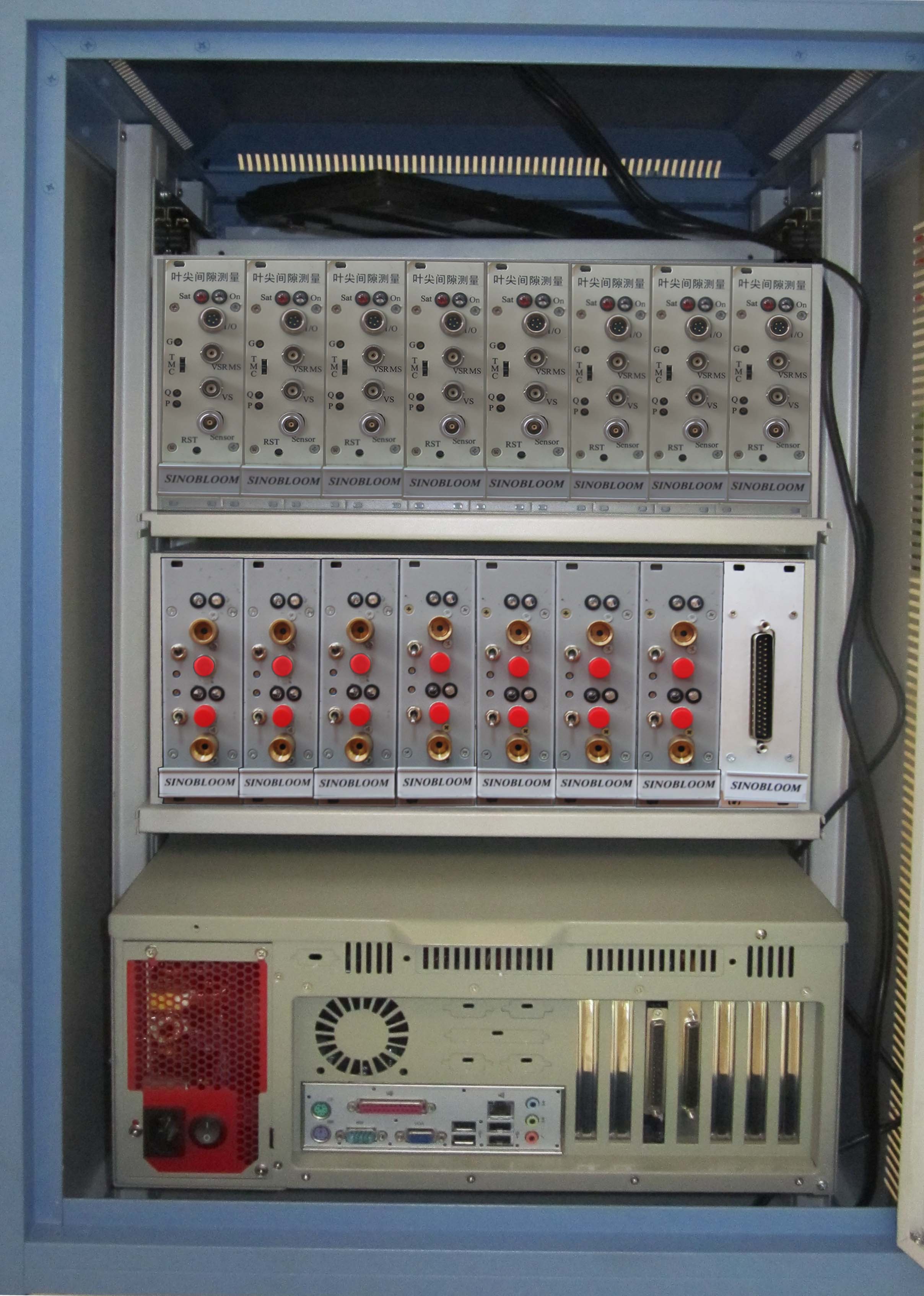

中欣研发了全功能的叶片振动和间隙参数在线检测系统，主要包括基于电容传感器的叶尖间隙测量系统和基于叶尖定时的叶片振动测量系统。它取代传统接触式测量方法，能够非接触实时测量所有叶片的振动或间隙信息。系统可用于检测叶片同步振动、异步振动、颤振、外物入侵、叶片断裂、叶尖间隙变化、叶尖摩擦、转子失衡、叶片动应力变化、疲劳损伤及其他叶片异常等。
测量原理（工作原理）
系统采用安装在静止机匣上的传感器感受叶片到达端面的信号变化，通过信号调理、采集、软件算法处理得到所有叶片振动和间隙参数信息；通过长期状态监控，观察变化规律，可实现叶片故障预警和诊断；通过独有的噪声处理技术，可消除或减小弯矩、机匣振动、轴向窜动等噪声造成的测量误差。
技术优势
软件功能丰富，界面友好
集成多种误差处理技术，提高测量精度
非接触式在线检测，定量所有叶片的振动和间隙信息
算法支持嵌入式并行处理流程，可实现机载测量
性能特点
高精度叶片振动参数辨识算法
丰富的噪声处理方法，测量精度高
智能数字化系统配置，操作方便
兼容第三方系统，软件可定制
性能指标
性能指标
|
传感器 |
传感器类型 |
选型及耐温 |
响应带宽 |
|
光纤式 |
HFS350，350℃ |
8MHz |
|
|
HFS650，650℃ |
|||
|
1100℃(主动冷却) |
|||
|
电容式 |
HFS800，800℃ |
500kHz |
|
|
HFS1200，1200℃ |
|||
|
1400℃(贵金属) |
|||
|
叶尖间隙测量 |
测量范围：0.3-4mm/10mm（与传感器大小有关） |
||
|
测量精度：优于1.5%，典型值为15μm |
|
||
|
测量分辨力：典型值±5μm，间隙越小，分辨力越高 |
|||
|
系统宽带：200kHz/500kHz |
|||
|
数据采集：嵌入式并行采集预处理，>5MSPS/CH |
|||
|
叶尖线速度：600m/s |
|||
|
叶片振动测量 |
振动位移分辨力：0.025mm（与叶片长度有关） |
||
|
振动频率范围：0-10kHz |
|||
|
振动位移范围：0-20mm |
|||
|
响应带宽：>2MHz |
|||
|
旋转转速：200000rpm |
|||
|
叶尖线速度：1000m/s |
|||
|
数据采集：专用采集卡，定时基准>100MHz |
|||
|
通道数：16路或32路（系统可级联） |
|||
|
软件功能 |
实时采集、处理、显示和存储 |
||
|
离线数据回显和分析 |
|||
|
所有叶片振动——同步振动、异步振动、叶片颤振、喘振 |
|||
|
所有叶片间隙 |
|||
|
叶片动应力分析 |
|||
成功案例
中欣提供的叶片振动和间隙参数在线检测系统和故障诊断解决方案已成功用于某航空压气机叶片振动检测、燕山石化烟气轮机的叶片振动检测、某航空发动机叶片叶尖间隙检测等，性能指标达到国外同类产品先进技术水平，国内领先。
