■ 系统简介Brief Introduction
随着光缆长途传输和本地网规模迅速扩大，为了保障通信，提高光缆的可用率，同时弥补维护力量相对不足的缺点，客观上要求采用集中化的维护手段。一方面要及时掌握光缆网的运行状况，及时发现劣化趋势，防患于未然；另一方面当出现断纤时,能够快速相应，准确定位，缩短障碍历时。同时，大量与光缆维护和管理相关的施工、割接、维护等资料信息，都需要利用电子化的手段进行表报记录、处理和查询。
在线光缆监测系统利用在线OTDR实现一个集测试、分析、告警、定位、信息管理、业务报表功能于一体的光缆网络集中监控系统，采用集中式自动维护方法，是传统OTDR使用方式和维护体制进一步的发展和革新，能大大提供维护效率和水平。

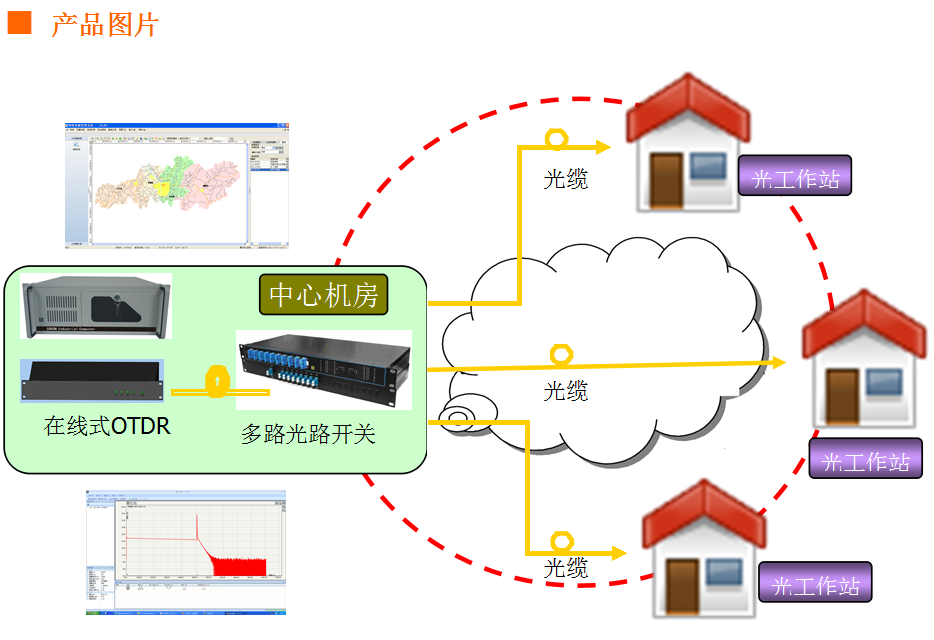

在线光缆检测系统由多路光矩阵、光时域反射分析仪(OTDR)和系统软件组成。
■ 性能特点Features
◇ 自动化、智能化的光缆运行情况测试
◇ 断点准确定位，大大缩短光缆排障时间
◇ 图形化管理界面，并结合了GIS技术完成对故障定位
◇ 可和光路自动切换系统、综合网管等系统实现集成
◇ 提供光缆运行情况故障趋势告警分析
◇ 适合电信、联通、网通、移动、电力、铁通等用户的网络环境
■ 应用范围Applications
◇ 工业园区光纤网络监测
◇ 智能楼宇光纤网络监测
◇ 分布式光纤传感器故障监测
◇ 电力线路、石油管道网络监测
◇ 军用线路安全检测
■ 系统功能System Function
◇ 点名测试
◇ 周期测试
◇ 故障告警测试
◇ 故障定位
◇ 告警信息查询
◇ 告警信息分析
■性能指标Specifications
◇ OTDR模块
|
技术规格①
|
||||
|
型号
|
NC022628-FP
|
NC023032-FP
|
ZX0230-FP
|
|
|
波长（nm）
|
1310/1550
|
1310/1550
|
1625
|
|
|
动态范围（dB）②
|
26/24
|
30/28
|
30
|
|
|
脉冲宽度（ns）
|
10/20/50/100/200/500/1us/2.5us
|
10/20/50/100/200/500/1us/2us/10us/20us
|
||
|
反射盲区（m）③
|
≤1.8
|
|||
|
衰减盲区（m）③
|
≤10
|
|||
|
采样分辨率（m）
|
0.32至5
|
|||
|
距离不确定度（m）④
|
±（1m+0.005%×距离+取样间隔）
|
|||
|
距离范围（Km）
|
1至120
|
1至160
|
||
|
测量时长
|
5秒、15秒、30秒、1分钟、2分钟、3分钟
|
|||
|
一般规格
|
|
|||
|
尺寸（H×W×D）
|
225 x 125 x 55 mm
|
|||
|
重量
|
﹤1kg
|
|||
|
温度
|
运行温度 0℃至50℃
|
|||
|
储存温度 -20℃至60℃
|
||||
|
相对湿度
|
0%至95%（非冷凝）
|
|||
|
电源
|
5V 1A
|
|||
|
功耗
|
﹤3W
|
|||
|
接口类型
|
|
|||
|
光接口
|
FC/PC
|
|||
|
数据接口
|
以太网接口（提供状态指示灯接口）
|
|||
|
|
|
|
||
|
备注：
|
||||
|
①、技术指标描述了用典型PC型连接器测量时仪器的保证性能；不考虑由于光纤折射率导致的不确定度
|
||||
|
②、动态范围是在SNR=1，脉冲宽度,平均时间3分钟条件下测得
|
||||
|
③、盲区测量条件：反射强度低于-45dB，事件盲区用10ns脉宽进行测量 ，衰减盲区用20ns脉宽进行测量
|
||||
|
④、不包括由于折射率引起的不确定度
|
||||
◇光通道切换模块
–单元信道数量：1×8路16路32路64路
–工作波长：1260~1360nm，1510~1625nm
–插入损耗：≤1.0dB
–隔离度：50dB
–良好再现性
–切换速度快
