光纤传感技术的油井温压同测系统解决方案(方案3)
光纤传感技术的油井温压同测系统解决方案
分布式光纤传感技术至今已在油田已有20余年应用历史,包括BP、Shell、Chevron、Schlumberger、Weatherford、Halliburton、Baker Hughes等公司均有应用。
1995年,分布式光纤传感技术首次在加利福利亚油井中实现商业应用,井下温度超过260℃;
1999年,在BP公司经营的伟琪法姆油田M-17井中安装了DTS正式投产;
2002年8月,挪斯克海德ASA公司在位于北海挪威区的奥斯堡安装了DTS,提供沿整个井眼的温度数据。
2002年至今,经过近十年的不断改进,国内外的DTS技术飞速发展,不断推陈出新应用到世界各个油井中。国内的辽河油田、新疆油田等公司开始将DTS应用于稠油热采井井下监测。
将测温光缆末端串接光纤F-P传感器,结合先进的分布式光纤测温技术和光纤F-P测压技术,仅利用一根光缆即可实现温压同测,可降低光缆采购成本、减少安装作业时间,尤其适合油井井下监测应用。
分布式光纤测温系统DTS为线型光纤感温探测器,是一种新型的分布式测温技术,具有本质安全防爆、抗强电磁干扰、电绝缘性好、测温精度高、重量轻体积小等优点,尤其适合油井温度监测应用。
分布式光纤测温系统DTS的原理
分布式光纤测温系统DTS的原理主要依据是光时域反射(OTDR)原理以及光纤的后向拉曼散射光(Raman scattering)温度效应。当一个光脉冲从光纤的一端射人光纤时,这个光脉冲会沿着光纤向前传输,传输过程中因分子振动而产生散射,其中后向拉曼散射光的强度可以反映出散射点的温度;而利用散射光返回入射端的回波时间则可以确定位置信息。
对于分布式光纤测温系统DTS,属于连续分布式测量,没有测量盲区,目前可最长可实现10公里以上的探测距离;另外,光纤本身就是传感器,安装简单,维护工作量少,可靠性高。但是背向散射信号极其微弱,因此需要多次累加平均以提高信噪比,测量时间相对较长,典型测温精度±0.5℃。因此,分布式光纤测温系统DTS更适合井下温度实时监测。
以下是分布式光纤传感器与传统的热电偶感温探测器的技术对比:
参数指标
|
分布式光纤测温系统DTS
|
感温热电偶
|
检测量类型
|
光强的变化
|
电阻变化
|
测量类型
|
连续分布式
|
点式测量
|
测量精度
|
高
|
中
|
响应时间
|
较短
|
短
|
异常温度设定
|
在监测范围内任意设定
|
固定
|
报警方式
|
定温差温混合
|
定温
|
监测距离
|
长
|
短
|
系统价格
|
适中
|
低
|
系统稳定性
|
可恢复式测温
|
不可恢复式测温
|
安全性
|
高(本质防燃防爆)
|
低(非本质安全防爆)
|
安装
|
简单
|
较简单
|
使用寿命
|
长
|
寿命较短
|
上表可以看出,分布式光纤测温系统,具有比较大的优势,但由于分布式光纤测温系统(DTS),维护与施工更加简单,成本也相对较低,光纤本身就是传感器,集传输与传感于一起,传感器本身更加可靠。因此,综合各方面的优缺点,分布式光纤测温系统(DTS)更适合井下温度实时监测。
光纤F-P腔压力传感器的测量原理
压力动态资料可以帮助我们了解断层和油藏边界、确定储层连通状况、研究剩余油分布规律、了解地层能量状况、指导油水井增产和增注措施。具体应用可归纳为以下几个方面:
为滚动开发部署井位提供了有力依据。
对于注水开发的复杂断块油田, 区块特征十分复杂, 并且变化快。可以借助压力动态监测资料认识开发区块的特点及变化, 了解区块油水边界, 掌握区块注采动态, 分析储量动用情况, 为开发区块整体调剖挖潜提供重要依据。
应用动态监测资料, 为油田动态分析、措施井选井选层指明方向。
应用区块油井静压、流压资料, 正确判断油层的能量变化状况, 开展有目的的注采井网调整、动态调水, 搞好油水井跟踪调整。
应用分层测压资料指导控水稳油, 油井调参提液。

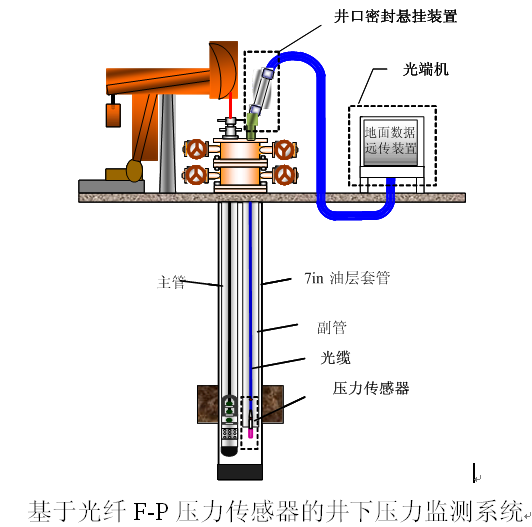

光纤F-P腔压力传感器的测量原理:当地面激光光源向光纤耦合一束激光,传导到井下的F-P腔光纤压力传感器,当外界的压力发生变化时,F-P腔的尺寸发生变化,从而导致光纤传感器反射的光谱发生变化,通过地面解调仪接收反射光谱,并经过波长解调和标定,得到井下传感器所在位置点的压力。
光纤F-P腔压力传感器是采用波长解调方式,具有精度高,传输距离远的优点(最远可达30km)。

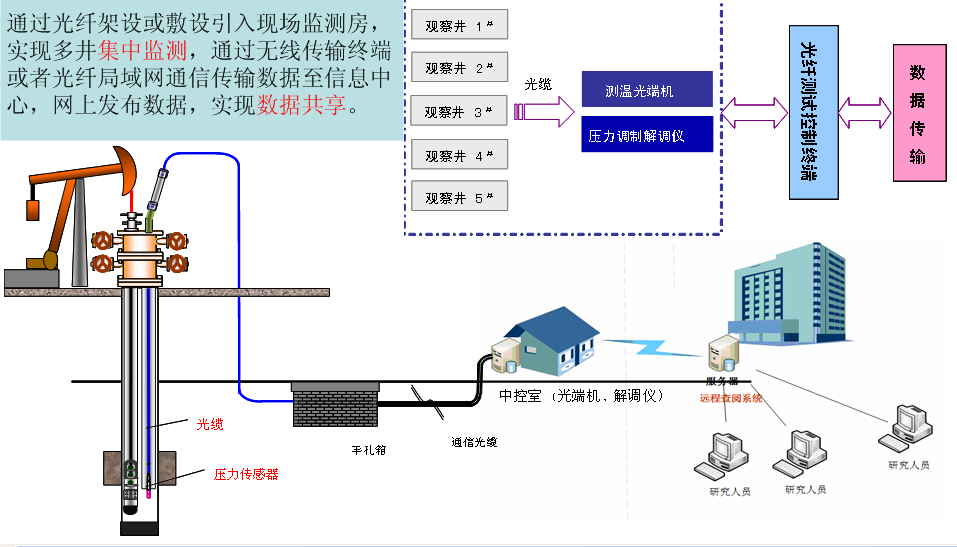

光纤F-P压力传感系统与分布式光纤温度传感系统组成井下温压同测系统:
